发动机排放颗粒物测量系统 3095 型 |
|
|---|---|
| 产品配置： | 粒径范围: 5.6 ~ 560 nm |
| 产品编号： | 309564 |
| 品牌： | 美国TSI |
| 型号： | 3095 |
| 价格： | 面议 |

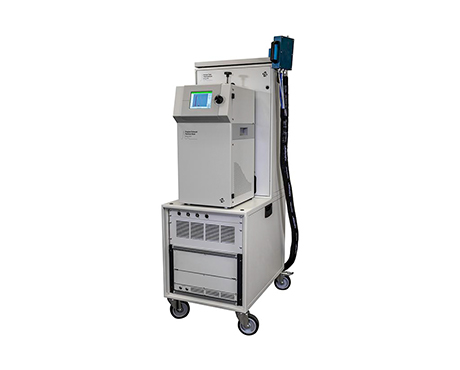

发动机排放颗粒物测量系统 3095 型
3095 发动机排放颗粒物测量系统具有精确的动态稀释控制功能，并具有市场上最快的系统时间分辨率（10 Hz），可以对发动机排放的 5.6-560nm 颗粒物进行 32 通道粒径分布测量。
- ● 欧六标准发动机亚-23nm 固体颗粒物排放测量
- ● 汽油直喷（GDI)发动机冷起动排放测量
- ● 可选减压模块（PN 3098-PR)，对 DPF/GPF前端气体采样
- ● 制动和轮胎磨损亚微米颗粒物排放测量
- ● 航空涡轮发动机非挥发性 PM 排放的测量
- ● 非道路移动机械排放测量
发动机排放颗粒物测量系统 3095 型 应用
- ● 稳健的稀释设计：多孔管稀释器不含易磨损的活动组件和容易堵塞的小孔
- ● 符合 PMP 要求 (热稀释 - 催化汽提 - 冷稀释) 的预处理过程，常压下以10Hz 速率测量固态颗粒物粒径分布
- ● 在粒径分布测量数据中对热传导和扩散损失进行相应校正
- ● 可更换的流量控制器模块，使用成本较低 (仅需年度校准流量量控制模块)
- ● 与主控制器一起集成于测试单元系统中的AK串行命令协议
- ● 可靠的稀释性能：控制简单，稳定性强，准确测量稀释倍数的动态变化
- ● 使用方便：统一控制 PTT 多孔管热稀释器与 EEPS™ 发动机排放颗粒物粒径谱仪
发动机排放颗粒物测量系统 3095 型 特点与优势

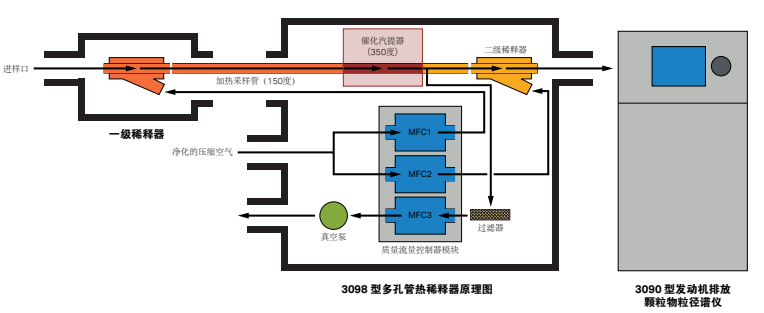

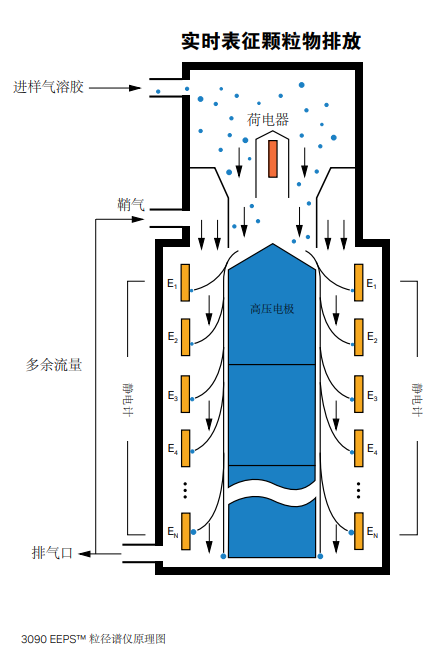

基于超过 15 年的内燃机排放颗粒物粒径瞬态测量经验，TSI® 将技术成熟的发动机排放颗粒物粒径谱仪 (EEPS™) 3090 与多 孔管热稀释器 3098 开发集成为一套专业的颗粒物排放测量系 统（EEPMS）3095。3095 系统满足行业对测量稳定性和重 复性的要求，并兼容满足PMP要求的设备。该系统由两个多孔 管稀释器和一个挥发性颗粒去除装置组成，可以完整表征从采 样点到 EEPS™粒径谱仪的颗粒粒径损失。为满足对粒径低于 23 nm的颗粒物测量要求，该系统已进行了全面优化，可以大 幅减少颗粒物在测量过程中的损失，这一功能可通过 EEPS™软 件方便实现。在电脑上应用该软件可以完全控制整个系统，用 户也可以通过 AK 协议将 3095 集成到试验台主机系统中。高达 10Hz 的时间分辨率适用于以上两种控制方式。无论采样点在 500°C，3bar 的条件下，或是在环境温度和压力下，采样系统 都能够提供全面的控制功能。在仪器开发过程中，操作简单和 易于维护是两个非常重要的考虑因素，目的是保证更长的正常 运行时间和更短的维护时间。两个多孔管稀释器与催化汽提器 相结合，用户可设置从 10:1 至 500:1 的稀释比。稀释器没有任 何移动部件，洁净的空气壁流保证了极低的颗粒物损失。干净 的稀释空气由高精度质量流量控制器提供，采用了独有的镜像 参比技术，该技术将申请为专利。
3095 系统的加热样品管将采集的排气从初级稀释器输送到催化 汽提塔。即使 10nm 以下的粒子, 颗粒物通过率也超过了40%, 从而保证了在 5.6 - 560 nm 粒径范围内, 10,000 - 1 x10⁹ P/cm³ 浓度范围内，无需对数据做后处理即可获得准确的粒径分布测 量结果。
发动机排放颗粒物测量系统 3095 型 技术参数
| 操作特点 | |
| 粒径范围 | 5.6 ~ 560 nm |
| 粒径分辨率 | 每10倍粒径有16个粒径通道(共32 个通道) |
| 粒子浓度范围 | 一级稀释器进样处高达1 x 10⁹P/cc(稀释比 500:1 时) |
| 粒子穿透率 | 标称操作条件下(加热采样管150°C，催化汽提器 350°C)，整个系统在5.6nm 至 560nm 范围内通过实验测定的粒径相关穿透率。粒子穿透率修正用来最终确定 EEPS™ 粒径谱仪粒径分布。 |
| 荷电器工作模式 | 电流控制单极扩散荷电器 |
| 进样口旋风分离器 D50 | 1 µm |
| 时间分辨率 | 10Hz |
| 响应时间 | < 1.8s T10 ~ T90(整个系统；基于总浓度响应) |
| PTT 稀释器流量 | 0.25 ~ 5 L/min(由稀释比和温度/压力条件确定) |
| EEPS 采样流量 | 10 L/min |
| EEPS 鞘气 | 40 L/min |
| 稀释率范围 | 10:1 ~ 500:1 |
| 挥发性粒子去除 | 大于 99%（30nm 四十烷气溶胶） |
| 加热采样管温度 | 0 ~ 200°C（默认为 150°C） |
| 环境条件 | |
| 原料气温度范围 | 0 ~ 500°C（如需更高温度，请咨询工厂） |
| EEPS 进样口样品温度 | 10 ~ 50° |
| 进样口压差 | +100 ~ -80 mbar（无减压模块）< 3bar（有减压模块） |
| 工作温度 | 0 ~ 40°C |
| 存储温度 | -20 ~ 50°C |
| 大气压强 | 70 ~ 103 kPa (700 ~ 1034 mbar) |
| 相对湿度 | 0 ~ 90% RH (非凝结) |
| 通信 | |
| 用户界面旋钮和显示 EEPS™ 软件（可完全控制整套测量系统，包括 PTT 稀释器和 EEPS 粒径谱仪） | |
| 前面板显示器 | 6.4 英寸彩色 VGA LCD |
| 电脑要求 | 奔腾® 4 处理器，2 GHz 或更高， > 512 MB RAM |
| 操作系统要求 | Microsoft Windows® 10 (32 位或 64 位) |
| 通信 | PTT 稀释器通过 9 针 RS-232 串口连接到 EEPS 粒径谱仪，USB (TS® 笔记本控制软件)接口转换连接到 PTT 的 9针 RS-232 串口，AK 协议通过以太网连接（连接到 PTT 稀释器） |
| 电气特性 | |
| EEPS 模拟输入 | 2 个模拟输入通道，0-10 V |
| EEPS 模拟输出 | 4 个用户可配置的模拟输出 (详见应用说明 EEPS-001) |
| EEPS 触发输入 | 2 个触发输入通道，零电势触点闭合 或 3.3 V 接地 |
| EEPS 触发输出 | 触发输出通道，无电势触点闭合 |
| 物理特征 | |
| PTT 尺寸 (H x W x D) | 165 x 55 x 82 cm |
| EEPS 尺寸 (H x W x D) | 70.4 x 34.3 x 43.9 cm |
| PTT 重量 | 140 kg (308 lb) |
| EEPS 重量 | 32 kg (70 lb) |
| 进样口 | 1/4-in 原始未稀释气体 3/8-in OD EEPS 进样口 |
| 排气口/ 出口 | 3/8-in OD |
| 功率要求 | |
| EEPS | 100 ~ 240 VAC, 50/60 Hz, 250W |
| PTT | 100-120 VAC, 50/60Hz 或 220-240 VAC, 50/60Hz; < 1500W |
| 稀释空气要求 | 80 psi，25°C 干燥空气或 N2； ~30 SLPM；露点< 0° |
